エバールーフ®
かわら
- 和風・洋風に調和する美しい屋根
- 地震に強く、雨風にも強い
- 施工性に優れ、経済的
- 耐久性に優れた高級鋼板を使用
- リフォームにも最適
- 充実した純正部材
特長

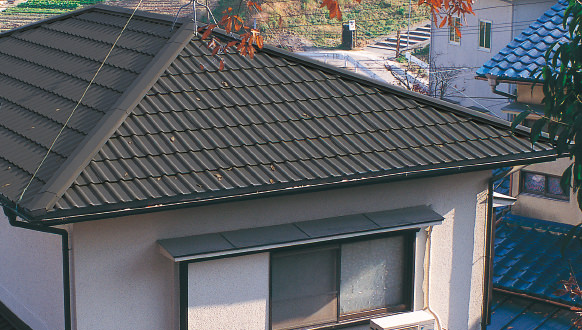

- 和風・洋風に調和する美しい屋根
- 和瓦の意匠性と、横葺屋根の自在なデザイン性を取り込んだ新時代の美しい金属屋根です。
- 地震に強く、雨風にも強い
- 重さは瓦屋根の1／10。しかも本体を吊子で頑丈に固定していますので、地震によるズレ落ちや、割れ、風雨による剥がれが起こりません。また、水密性にも優れた構造です。
- 施工性に優れ、経済的
- 軽量で取扱いやすく、スピーディーな工法で工期を大幅に短縮します。
- 耐久性に優れた高級鋼板を使用
- ガルバリウム鋼板をベースにした高級鋼板、タイマフロンGL・耐摩カラーGLを使用してますので、いつまでも強く、美しい屋根を保持します。
- リフォームにも最適
- 既設のスレート瓦などのリフレッシュに、元の屋根を剥がさずにその上から施工できます。
- 充実した純正部材
- 豊富なバリエーションを誇る純正部材はもちろん、窯変調のグラデーションを施したニスクカラーテラコット仕様の専用部材も充実しています。
屋根30分耐火構造認定
認定番号 FP030RF-1876（1）～（2）
（硬質木片セメント板）
- 屋根働き幅/380（mm）
- たるき間隔/607（mm）以下
- 不燃材料/NM-8697
- ※使用原板テラコットの場合は上記の耐火構造認定は使用できません。
標準仕様
| 板厚 | 0.4（mm） |
|---|---|
| 働き幅 | 380（mm） |
| 有効長さ | 1368（mm） |
| 全長 | 1461（mm） |
| 質量 | 約2.4kg/枚 |
| 1枚当り有効面積 | 0.519m2 |
| m2当り必要枚数 | 1.924枚/m2 |
| 1坪当り必要枚数 | 6.349枚 |
| 吊子ピッチ | ＠455（mm）（3個/枚） |
| 屋根勾配 | 25/100以上 |
使用原板
| 使用原板 | テラコット |
|
|---|---|---|
| 耐摩カラーGL |
|
|
| タイマフロンGL |
|
- ※原板SGL対応はご相談ください。
耐風圧性能表
| 板厚（（mm）） | 負圧荷重（N/m2） | 状況 | |
|---|---|---|---|
| かわら | 0.4 | 4655N（475kgf/m2） | 試験体に有害な変形等は見られなかった。 |
断面形状
嵌合部形状
模式図
