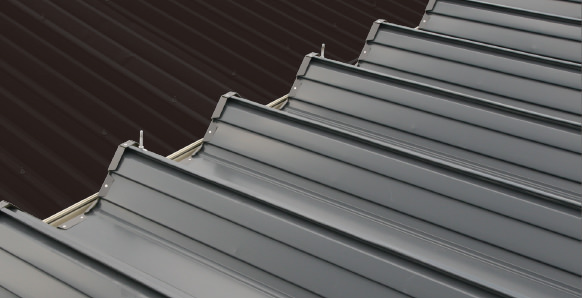

高強度折板
ニスクルーフL145
※マークの見方についてはこちら
二段嵌合方式による高強度と
吊子レスによる優れた加工性を
実現したシャープで美しい屋根材
- 二段嵌合方式による高い耐風圧強度
- 吊子レスで施工性アップ、高強度で経済性アップ
- シャープで美しい屋根デザイン
特長
二段嵌合方式による高い耐風圧強度
4か所の嵌合部が風荷重を分散して受け持ち、安定した高強度を実現します。
JIS A 6514は無論、SSR2007に準拠した接合部強度試験や、大型動風圧試験により強度を確認し、許容スパン表に反映しています。
- 二段嵌合方式
-
- 接合部強度試験 SSR2007準拠
-
- 大型動風圧試験
- 吊子レスで施工性アップ、高強度で経済性アップ
- 吊子レスにより、施工作業の負担を軽減します。高強度により、母屋スパンを広くでき、鉄骨削減を可能にします。
- シャープで美しい屋根デザイン
- 二段嵌合方式が作り出す斬新な稲妻ラインが、ダイナミックで美しい屋根外観を演出します。
性能
断面性能表
⟺ スクロールできます| 板厚 （mm） |
正圧 | 負圧 | ||
|---|---|---|---|---|
| 断面2次モーメント lx（cm4/m） |
断面係数 Zx（cm3/m） |
断面2次モーメント lx（cm4/m） |
断面係数 Zx（cm3/m） |
|
| 0.8 | 380 | 51.7 | 345 | 44.6 |
許容スパングラフ
ニスクルーフL145
連続梁
ニスクルーフL145 二重折板工法
連続梁
標準仕様
形状および種類
ニスクルーフL145
| 板厚（mm） | 0.8 |
|---|---|
| 原板幅（mm） | 762 |
| 働き幅（mm） | 500 |
| m2当り必要なm数（m） | 2 |
| 勾配 | 3/100以上 |
※屋根勾配10/100以上についてはお問い合わせください。
※屋根形状が台形などで斜め切断が含まれる場合はご相談ください。
ニスクルーフL145 二重折板工法
| 上折板（mm） | 0.8 |
|---|---|
| 下折板（mm） | 0.6～0.8 |
| 断熱材 | グラスウール10kg/m3 100mm |
※屋根形状が台形などで斜め切断が含まれる場合はご相談ください。
単位質量
| 板厚 （mm） |
単位質量 | |
|---|---|---|
| kg/m | kg/m2 | |
| 0.8 | 4.94 | 9.88 |
屋根30分耐火構造認定
ニスクルーフL145
- 認定番号 FP030RF-1794-1
- （無機質高充填フォームプラスチック4mm）
- 母屋間隔/4.0m以下
- 認定番号 FP030RF-1998
- （ガラス繊維系無機質断熱材5mm）
- 母屋間隔/4.6m以下
※詳細仕様については別途ご相談ください。
ニスクルーフL145 二重折板工法
- 認定番号 FP030RF-2022（1）～（4）※
- （グラスウール10kg/m3 100mm以上）
- 上折板0.8mm以上/下折板0.6mm以上
- 母屋間隔/6.0m以下
※裏打ち材の組合せで枝番が変わります。
- 断熱性
- 熱貫流率 0.64W/m2K
（グラスウール10kg/m3 100mm以上）
※裏打ち材の組合せで枝番が変わります。
耐火構造で施工される際は、認定書をよく確認の上、施工をしてください。
詳しくは、弊社までお問い合わせください。
耐火構造の仕様は、弊社純正品のタイトフレームをご使用ください。
形状・構造
断面形状
嵌合断面図
模式図
ニスクルーフL145
ニスクルーフL145 二重折板工法
