特長
- 水密性に優れ施工が容易
- 従来のハゼ折板にキャップを使用することで、水密性に優れます。また、キャップは踏み込み式の嵌合タイプを採用しているため施工が容易です。
- ハゼ部の結露性能が向上
- ハゼ締め部がキャップにより直接外気と接することがなく、ハゼ折板に比べ頂上部の結露性能が向上します。
- すっきりとした外観
- ハゼ締部を遮蔽するためすっきりとした外観に仕上がります。
性能
⟺ スクロールできます
断面性能表
| 板厚 （mm） |
正圧 | 負圧 | ||
|---|---|---|---|---|
| 断面2次モーメント lx（cm4/m） |
断面係数 Zx（cm3/m） |
断面2次モーメント lx（cm4/m） |
断面係数 Zx（cm3/m） |
|
| 0.8 | 313.8 | 39.0 | 199.0 | 21.8 |
| 1.0 | 508.0 | 63.2 | 328.1 | 35.9 |

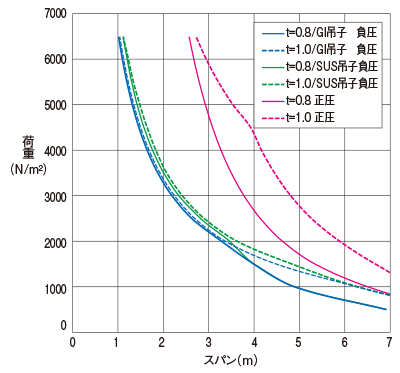

許容スパングラフ
連続梁
標準仕様
形状および種類
⟺ スクロールできます| 板厚（mm） | 0.8～1.0（キャップ0.6） | |
|---|---|---|
| 原板幅（mm） | 本体 | 762 |
| キャップ | 247（762/3） | |
| 働き幅（mm） | 500 | |
| 勾配 | 3/100以上 | |
単位質量
| 板厚 （mm） |
単位質量 | |
|---|---|---|
| kg/m | kg/m2 | |
| 0.8 | 6.15 | 12.3 |
| 1.0 | 7.34 | 14.68 |
形状・構造

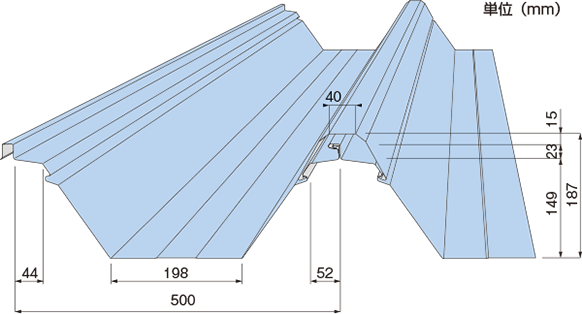

断面形状
模式図
