特長
- 施工性に優れ、工期を短縮
- 吊子及びシーマー締めは不要。本体は足で踏み込むだけのワンタッチ嵌合式で、施工性に優れています。
- 優れた強度
- 当社独自の特許嵌合形状により嵌合部の変形に強い構造です。
- 優れた水密性
- 嵌合部リブが毛細管現象を止め、折板重ね部が従来に比べて多いので水密性に優れています。
- 折板端面折返し加工
- 端面サビの発生を抑制する折板端面折返し加工を施しています。
性能
断面性能表
| 板厚 （mm） |
正圧 | 負圧 | ||
|---|---|---|---|---|
| 断面2次モーメント lx（cm4/m） |
断面係数 Zx（cm3/m） |
断面2次モーメント lx（cm4/m） |
断面係数 Zx（cm3/m） |
|
| 0.6 | 82.9 | 18.1 | 76.0 | 18.1 |
許容スパングラフ
連続梁
標準仕様
形状および種類
| 板厚（mm） | 0.6 |
|---|---|
| 原板幅（mm） | 914 |
| 働き幅（mm） | 560 |
| 製品長さ（m） | 最大13（工場出荷）※ |
| 勾配 | 3/100以上 |
※工場生産品であり現地成型不可
単位質量
| 板厚 （mm） |
単位質量 | |
|---|---|---|
| kg/m | kg/m2 | |
| 0.6 | 4.49 | 8.02 |
形状・構造
断面形状

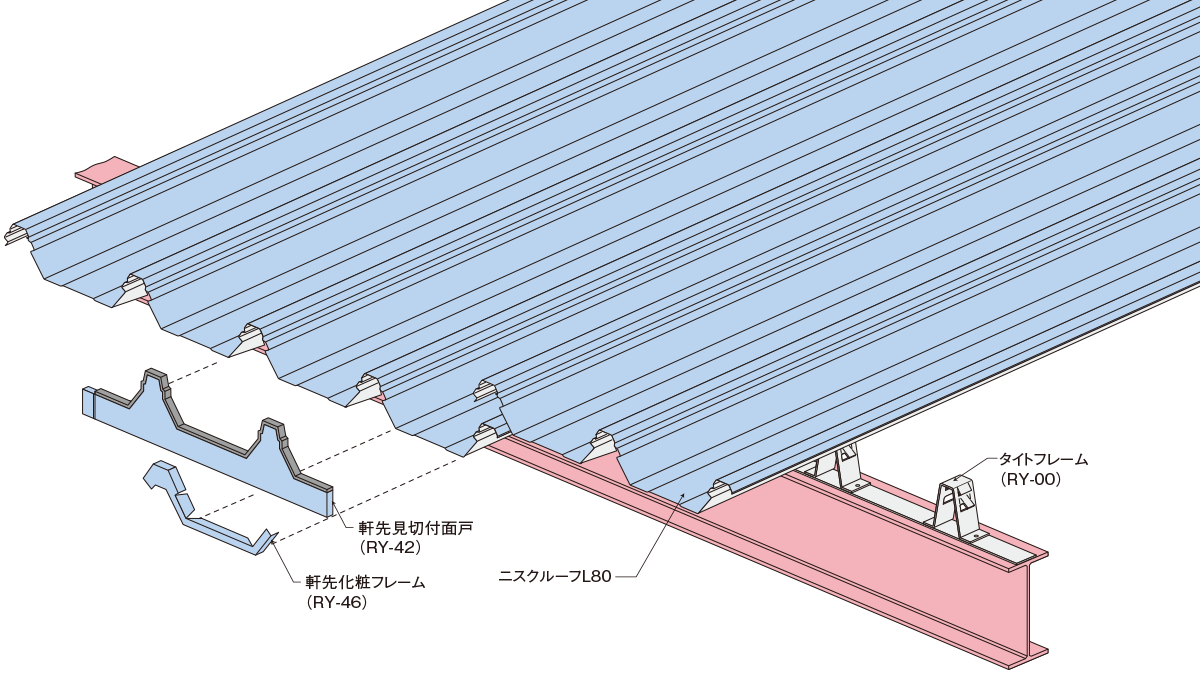

模式図
