定尺縦継ぎが可能

狭い敷地でも定尺折板を縦継ぎし施工することができます。また、上折板の縦継ぎ部は止水プレートにより、施工性が向上し高止水性能を実現します。

少人数施工が可能

定尺折板工法なので、少人数での施工が可能となります。

断熱性能が高い二重折板工法

断熱材（グラスウール）を挿入することにより、断熱性を向上させることができます。

耐火認定を取得/FP030RF-1873-1（1）～（4）

※裏打ち材の組合せにより枝番が変わります。

折板の縦継ぎを前提として、耐火認定を取得。耐火認定が必要な物件でも採用頂けます。

適用範囲

対象物件	適用勾配	3/100以上
	最大流れ長さ	50m以下※
地域	積雪深度	下表参照

※流れ長さが50mを超える場合は弊社までご相談ください。

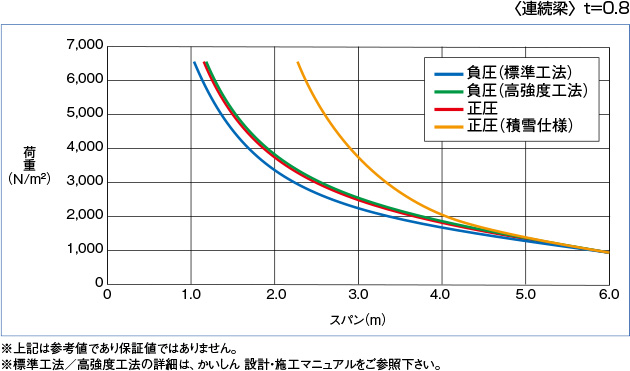

許容スパングラフ

積雪範囲

屋根30分耐火認定構造

認定番号　FP030RF-1873-1（1）～（4）※

（グラスウール10kg/m³ 100mm以上）

• 上折板0.8mm以上/下折板0.6mm以上
• 母屋間隔/3.7m以下

※裏打ち材の組合せで枝番が変わります。

断熱性

• 熱貫流率 0.64W/m²K（グラスウール10kg/m³ 100mm）

裏打材

• 裏打ち無し、ガラス繊維系　t=5mm
• 無機質高充填フォームプラスチック　t=4mm

耐火構造で施工される際は、認定書をよく確認の上、施工をしてください。
詳しくは、弊社までお問い合わせください。
耐火構造の仕様は、弊社純正品のタイトフレームをご使用ください。

断面形状

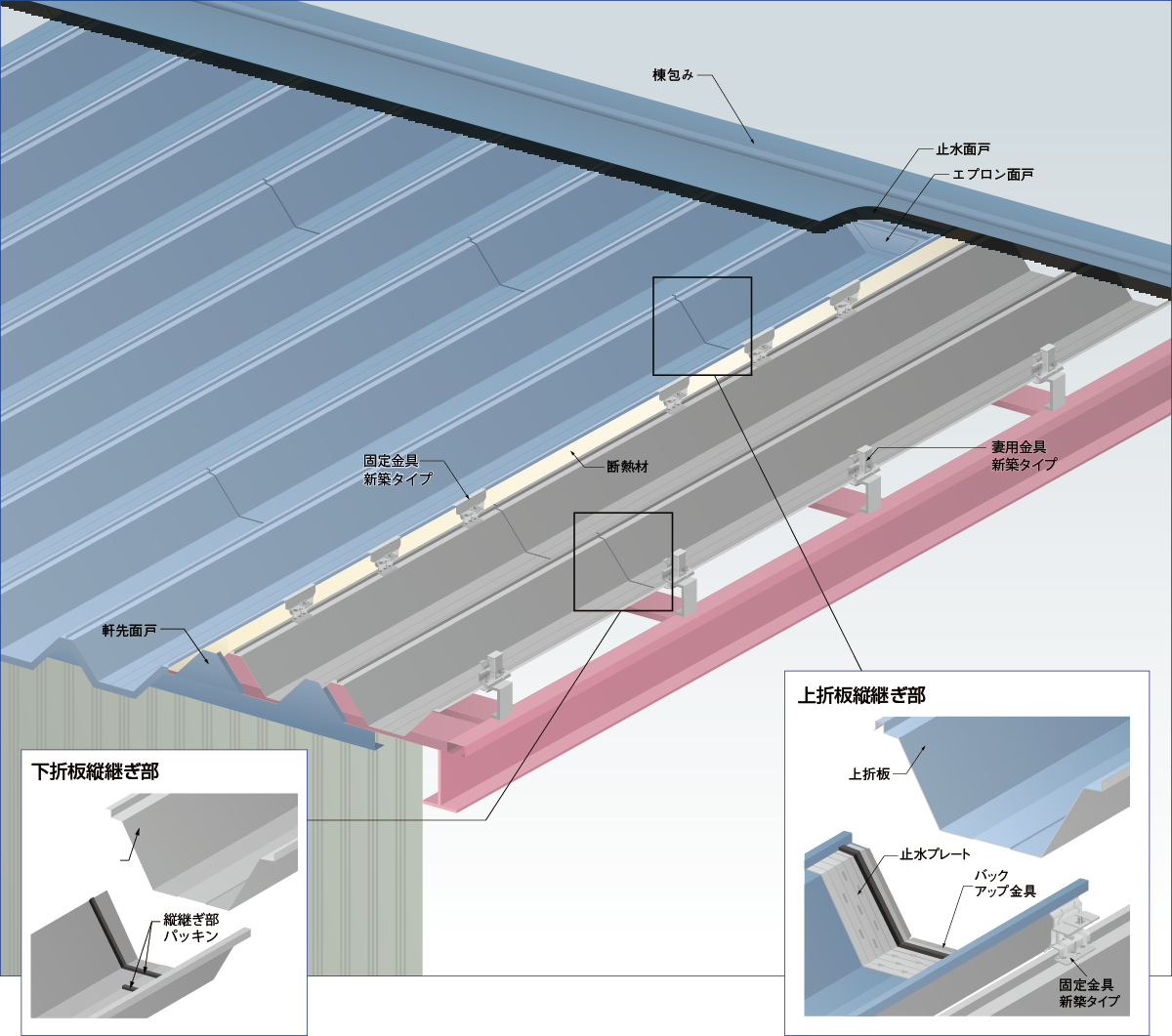

模式図
